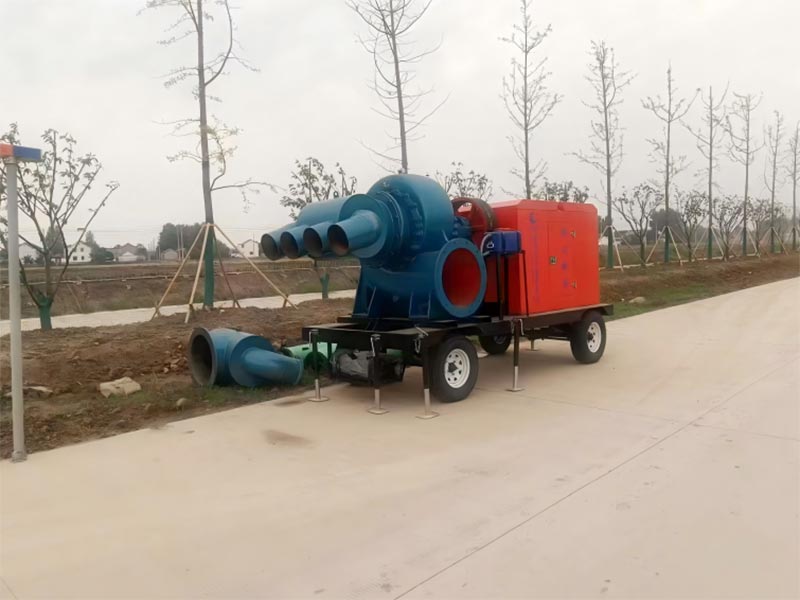

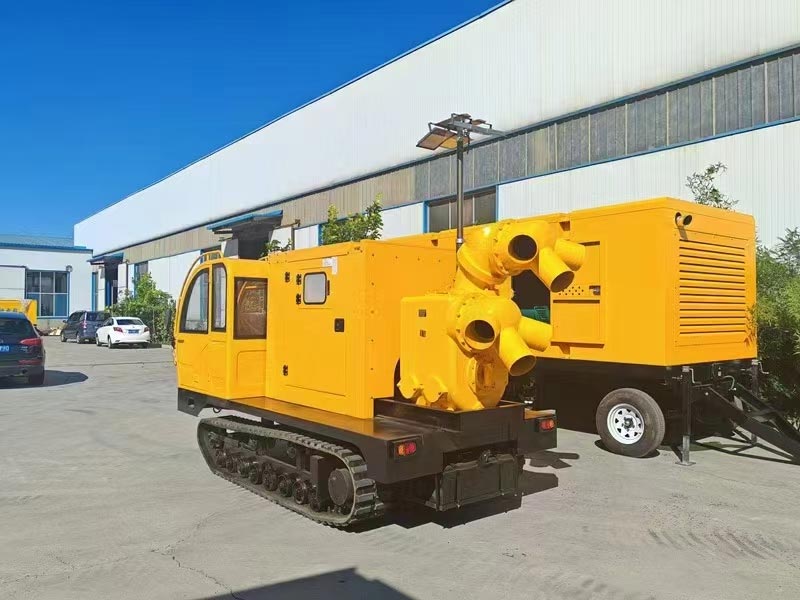

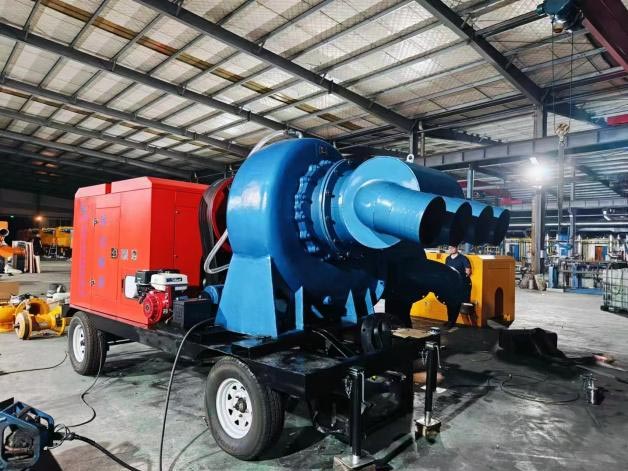

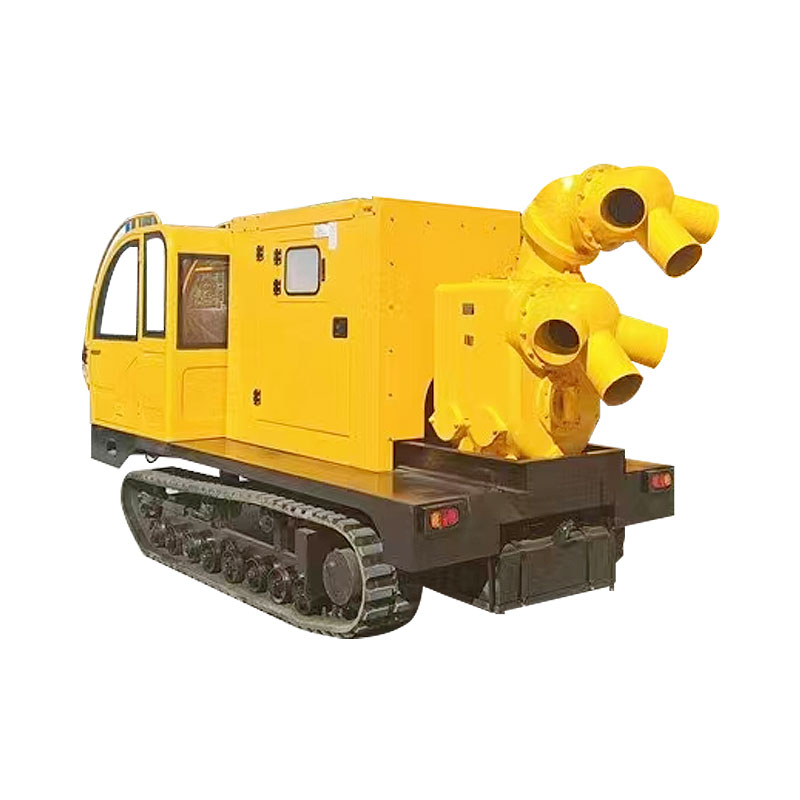

Gruppo pompa acqua alimentato da motore diesel

Le unità di pompa dell'acqua alimentate da motore diesel di China Kecheng offrono una soluzione matura per le unità di pompa dell'acqua che non lo fanno fare affidamento sulla rete elettrica. L'unità adotta motori Yuchai, Weichai o Cummins e altri di alta qualità, con acqua efficiente pompe e sistemi di controllo intelligenti, in grado di regolare automaticamente il funzionamento in base alle effettive esigenze. Il prodotto la portata è compresa tra 50 e 1000 metri cubi all'ora e la risalita può raggiungere i 100 metri. Supporta rimorchio o fisso installazione e si ADATTA a vari scenari come l'irrigazione agricola, il drenaggio di emergenza comunale e circolazione industriale. I componenti principali dell'unità sono coperti da una garanzia di due anni o 6.000 ore. Lo è strutturalmente robusto e di facile manutenzione, il che lo rende una scelta pratica per il trasporto di fluidi in aree prive di reti elettriche o in situazioni di emergenza.

Scenari applicativi (Adattamento esclusivo per gruppi pompa)

1. Scenari di irrigazione e semina agricola

• Scenari applicabili: irrigazione per colture erbacee (grano, riso), irrigazione per frutti forestali economici (frutteti, piantagioni di tè) e irrigazione a goccia per l'approvvigionamento idrico in strutture agricole (serre)

• Valore fondamentale: nessuna dipendenza dalle reti elettriche, adatto a terreni agricoli remoti e frutteti di montagna; La pompa autoadescante il modello ha un'altezza di aspirazione di ≥ 8 m (non è necessario prelevare acqua in anticipo), una prevalenza di 10-50 m (che copre più terrazze campi) e una portata di 50-300 m³/h (soddisfacendo il fabbisogno giornaliero di irrigazione di un centinaio di mu di terreno agricolo). Diesel la potenza ha una lunga durata (8-12 ore di funzionamento a pieno carburante), evitando frequenti rifornimenti e interruzioni irrigazione.

2. Scenari di drenaggio municipale e controllo delle inondazioni

• Scenari applicabili: Drenaggio di emergenza per allagamenti urbani (strade, garage sotterranei), condotte municipali dragaggio (pozzi di acqua piovana, condotte fognarie), dragaggio fluviale (trasporto acqua di fanghi)

• Valore fondamentale: il modello di pompa per acque luride presenta un design anti-intasamento (la girante adotta un design anti-impigliamento struttura, in grado di convogliare liquami contenenti impurità con granulometria ≤50mm), con prevalenza 15-80m (adatto per il drenaggio di garage sotterranei e fosse di fondazione profonde). Il design mobile di tipo rimorchio (5-50kW modelli dotati di dispositivo di traino) consente un rapido accesso ai siti di ristagno. La portata è di 200-800 m³/h (in grado di drenare 1.000 metri quadrati di acqua accumulata in un'ora) e l'efficienza della risposta alle emergenze lo è alto.

3. Scenari di salvataggio di emergenza e di soccorso in caso di catastrofe

• Scenari applicabili: drenaggio in caso di inondazioni (villaggi e fabbriche allagati), fornitura idrica di emergenza in periodi di siccità (acqua dai bacini artificiali/fiumi alle piscine di stoccaggio dei villaggi e delle città), fornitura idrica ausiliaria per la protezione antincendio (rifornimento d'acqua nelle scene di incendio in aree remote)

• Valore fondamentale: grado di resistenza all'acqua IP65 (il corpo può essere temporaneamente immerso in acque profonde 0,5 m), adatto per ambienti difficili alluvionali; Si avvia rapidamente (≤30 secondi), non richiede debugging complesso e personale di soccorso può utilizzarlo dopo un semplice addestramento. Alcuni modelli supportano il "funzionamento in parallelo a doppia pompa" (come due unità da 50 kW lavorando in tandem per raddoppiare la portata), soddisfacendo le esigenze di soccorso di emergenza su larga scala.

4. Scenari di circolazione e raffreddamento industriale

• Scenari applicativi: sistema di raffreddamento di fabbrica (macchine utensili, circolazione del liquido di raffreddamento delle apparecchiature), drenaggio di miniere (drenaggio dell'acqua sotterranea, tipo a prova di esplosione), trasporto di fluidi per imprese chimiche (pompa resistente alla corrosione per trasporto di soluzioni acide e alcaline)

• Valore fondamentale: materiale della pompa dell'acqua di livello industriale (acciaio inossidabile 304/plastica al fluoro, corrosione acida e alcalina resistenza), adatto per prodotti chimici, minerali aggressivi; il sistema di trasmissione adotta un accoppiamento elastico (buffer vibrazioni, prolungare la durata dei cuscinetti), che può funzionare continuamente per 24 ore (tempo di funzionamento annuale ≥ 5000 ore); il sistema di controllo intelligente supporta il collegamento con il DCS dell'impianto (regola automaticamente il flusso in base al temperatura dell'apparecchiatura), risparmio energetico e riduzione dei consumi.5. Approvvigionamento idrico per aree rurali e remote

• Scenari applicativi: fornitura idrica centralizzata in villaggi remoti (prendendo l'acqua dalla fonte al serbatoio degli abitanti dei villaggi), acqua potabile nelle aree pastorali (pompando l'acqua dai pozzi profondi ai punti di abbeveraggio). bestiame), approvvigionamento idrico dell'isola (erogazione di acqua dolce dopo la desalinizzazione)

• Valore fondamentale: modello di pompa autoadescante senza deviazione dell'acqua, può direttamente dal fiume, acqua di pozzo profondo; Testa: 30-100 metri (adattato al terreno montuoso, trasporta l'acqua in un serbatoio ad alta quota); Basso consumo di carburante (consumo di carburante a pieno carico del modello 5 kW ≤ 1,5 l/h), i costi operativi a lungo termine sono controllabili; corpo piccolo (modello 5-20 kW dimensione ≤2000×1000×1200mm), adatto per l'installazione in siti rurali stretti.

5. Approvvigionamento idrico per le aree rurali e remote

• Scenari applicativi: fornitura idrica centralizzata in villaggi remoti (prendendo l'acqua dalla fonte al serbatoio degli abitanti dei villaggi), acqua potabile nelle aree pastorali (pompando l'acqua dai pozzi profondi ai punti di abbeveraggio). bestiame), approvvigionamento idrico dell'isola (erogazione di acqua dolce dopo la desalinizzazione)

• Valore fondamentale: modello di pompa autoadescante senza deviazione dell'acqua, può direttamente dal fiume, acqua di pozzo profondo;Prevalenza 30-100 m (adatto per terreni montani, l'acqua viene trasportata nel serbatoio alto); Basso consumo di carburante (a pieno carico consumo di carburante del modello da 5 kW ≤ 1,5 l/h) e costi operativi controllabili a lungo termine. Dimensioni compatte (dimensioni per modelli 5-20kW ≤2000×1000×1200mm), è adatto per l'installazione in aree rurali ristrette.

Vantaggi del prodotto (principale competitività delle unità di pompaggio)

Parametri tecnici (segmenti di potenza principali delle unità di pompaggio)

Caratteristiche tecniche (Design esclusivo per gruppi pompa)

1. Tecnologia di abbinamento precisa della pompa di potenza

• Abbinamento del motore: in base ai requisiti di portata e prevalenza della pompa dell'acqua, personalizzare e abbinare la potenza del motore diesel (ad esempio, per una pompa acqua con portata di 50m³/h e prevalenza di 20m, abbinare 10kW motore), per evitare "un grosso cavallo che tira un piccolo carro" o "un piccolo cavallo che non tira nulla". Il motore adotta tecnologia di turbocompressione (per modelli superiori a 20 kW), che può erogare una coppia elevata a basse velocità, soddisfacendo i carichi pesanti requisiti all'avvio della pompa dell'acqua (la coppia di avviamento è ≥ 1,5 volte la coppia nominale).

• Progettazione dell'ottimizzazione della pompa:

① Pompa autoadescante: adotta la struttura di "girante a doppia elica + camera di separazione aria-acqua", con a tempo di autoadescamento ≤60 secondi e altezza di aspirazione ≥8m. Non è richiesto l'adescamento manuale dell'acqua.

② Pompa per acque luride: la girante adotta un design anti-impigliamento (le pale hanno una struttura aperta), che può passare attraverso liquami contenenti fibre e limo. La sua capacità anti-intasamento è superiore del 30% rispetto a quella dell'acqua normale pompe.

③ Pompa resistente alla corrosione: i componenti a flusso continuo sono realizzati in acciaio inossidabile 304 (per comuni sostanze corrosive scenari) o fluoroplastici (per scenari fortemente corrosivi), con un intervallo di resistenza agli acidi e agli alcali di pH 2-12, adatto per fluidi industriali aggressivi.

2. Struttura di trasmissione e protezione rinforzata

• Sistema di trasmissione: giunti elastici (per modelli inferiori a 20kW) o idraulici (per modelli superiori a 50kW) sono adottato per tamponare la trasmissione delle vibrazioni tra il motore e la pompa dell'acqua, ridurre l'usura dei cuscinetti e il l'efficienza di trasmissione è ≥95%. Il giunto è dotato di una copertura protettiva esterna (in lamiera zincata piastra in acciaio) per evitare lesioni causate da parti rotanti e soddisfa gli standard di sicurezza.

• Design protettivo:

① Protezione corpo: I modelli di taglia piccola (5-20kW) adottano un box stagno (IP54), mentre i modelli di taglia medio/grande i modelli (20-100kW) utilizzano una struttura impermeabile IP65 (l'anello di tenuta è in gomma resistente all'olio e può essere immerso per poco tempo).

② Trattamento antiruggine: il telaio della carrozzeria e l'alloggiamento della pompa dell'acqua sono sottoposti a un triplo processo antiruggine di "lavaggio acido" e fosfatazione → zincatura → verniciatura a polvere", con un test di resistenza alla nebbia salina di ≥ 500 ore, che lo rende idoneo per ambienti agricoli all'aperto e urbani umidi.

③ Protezione dell'ingresso dell'acqua: uno schermo filtrante in acciaio inossidabile (con un diametro di ≤10 mm) è installato sull'ingresso dell'acqua per evitare che grandi particelle di impurità entrino nella pompa dell'acqua e danneggino la girante.

3. Sistema di controllo intelligente (esclusivo per KCPLC-04)

• Funzioni principali:

① Monitoraggio dei parametri del fluido: visualizzazione in tempo reale della portata (tramite flussometro a turbina) e della prevalenza (tramite pressione sensore). Allarme automatico quando si supera l'intervallo (ad esempio indicando il blocco dello schermo del filtro quando la portata è eccessiva). basso).

② Protezione di sicurezza: quando funziona senza acqua (rilevata dal sensore di livello del liquido), la macchina lo farà si spegne automaticamente entro 3 secondi (per proteggere la tenuta meccanica della pompa dell'acqua e prevenire la macinazione a secco danno). Quando il motore ha una temperatura dell'acqua elevata e una pressione dell'olio bassa, ridurrà automaticamente il carico e spegnere.

③ Gestione remota: supporta la rete 4G/WiFi. Gli utenti possono visualizzare i parametri operativi (portata, consumo di carburante, guasti) tramite l'APP "Kecheng Electric Power" e avvio e arresto da remoto (adatto per acque rurali non presidiate scenari di fornitura).

④ Regolazione adattiva: In base al target di portata/prevalenza impostato, regola automaticamente il regime del motore (per esempio, quando è necessario ridurre la portata, rallenta automaticamente per risparmiare carburante).

4. Progettazione di distribuzione mobile e conveniente

• Mobilità: i modelli da 5-50 kW possono essere opzionalmente dotati di una versione con rimorchio (con gancio di traino, gambe di supporto, e sistema frenante), con una velocità massima di percorrenza ≤60km/h. Possono essere trainati da camioncini o autocarri leggeri per trasferimenti rapidi (come l'irrigazione agricola al trasferimento di terreni, il drenaggio municipale al trasferimento di siti). Grande i modelli (50-100 kW) possono essere opzionalmente dotati di base fissa (con fori per tirafondi), adatta per uso a lungo termine installazione industriale.

• Impiego rapido: l'ingresso e l'uscita dell'acqua sono dotati di raccordi rapidi (DN50-DN200, adatti per l'acqua tubi di diverso diametro) e il collegamento della tubazione dell'acqua può essere completato entro 10 minuti. Nessun complesso è necessaria l'installazione. Dopo l'arrivo sul posto, è sufficiente aggiungere carburante e controllare l'olio motore e sarà possibile avviarlo e operato. È adatto per scenari di salvataggio di emergenza.

5. Risparmio di carburante e ottimizzazione dell'autonomia

• Controllo del consumo di carburante: il motore adotta la tecnologia di iniezione del carburante common rail ad alta pressione (iniezione pressione ≥1600bar), garantendo una combustione completa. Il consumo di carburante a pieno carico è di soli 250 g/(kW · h), risparmiando il 10% in più di carburante rispetto alle normali pompe dell'acqua diesel. A carico parziale (30%-50%), il consumo di carburante è ridotto ulteriormente ridotto (ad esempio, per un modello da 10kW, il consumo di carburante a mezzo carico è ≤1,2L/h).

• Design della durata della batteria: dotato di una capacità del serbatoio del carburante di 50-500 litri (50 litri per i modelli da 5 kW e 500 litri per i modelli da 100 kW), può funzionare continuamente a pieno carico per 8-20 ore. Supporta serbatoi di carburante esterni di grande capacità (collegati tramite innesti rapidi) per ottenere una durata illimitata (adatto per il funzionamento continuo 24 ore su 24 in ambienti industriali).

Metodo di utilizzo (funzionamento esclusivo per unità pompa)

1.Ispezione pre-avvio (con particolare attenzione al sistema idraulico e di alimentazione)

2. Operazione di avvio (divisa in modalità manuale/automatica)

(1) Modalità manuale (scenari convenzionali

1. Preparazione: aprire la valvola del carburante, impostare il controller in modalità "manuale" e verificare che la valvola di uscita sia aperto (per evitare sovrapressione della pompa);

2. Avviare il motore: premere il pulsante "preriscaldamento" (preriscaldare l'ambiente a bassa temperatura per 30-60 secondi) e quindi premere il pulsante "Avvia". Dopo l'avvio del motore, osservare il contagiri (aumentare gradualmente fino a 1500 giri/min) e il manometro olio (≥0,3 MPa);

3. Avviare la pompa dell'acqua: quando il motore si è stabilizzato, aprire lentamente la valvola di ingresso (la pompa autoadescante non necessita questo passaggio), osservare il display del flusso/prevalenza del controller (raggiunge gradualmente il valore impostato), se il flusso è troppo basso, controllare se il filtro di ingresso è bloccato;

4. Regolazione del carico: regolare la velocità del motore in base alla richiesta (tramite il pulsante "accelerazione/decelerazione" del il controller) finché il flusso/prevalenza non soddisfa i requisiti di utilizzo (ad esempio 50 m³/h per l'irrigazione agricola, regolare la velocità al valore corrispondente).

(2) Modalità automatica (scenario non presidiato)

1. Impostazione dei parametri: impostare il flusso/prevalenza target sul controller (come il flusso impostato per l'approvvigionamento idrico rurale di 100 m³/h), soglia di protezione anidra (come il livello del liquido è inferiore a 0,5 m spegnimento automatico);

2. Interruttore di modalità: imposta il controller sulla modalità "automatica" e il sistema monitora automaticamente il livello del liquido (ingresso) e portata/prevalenza;

3. Funzionamento automatico: quando il livello del liquido raggiunge lo standard, il motore si avvia automaticamente, l'ingresso la valvola viene aperta e la velocità viene regolata in base ai parametri target; Quando il livello del liquido è troppo basso o il Il parametro supera il limite, la macchina si fermerà automaticamente e darà un allarme (notifica push APP).

3. Monitoraggio del funzionamento (con particolare attenzione ai parametri di fluido e potenza)

• Monitoraggio in tempo reale: registrazione una volta ogni 30 minuti: flusso (se entro l'intervallo impostato ±10%), prevalenza (nessuna anomalia fluttuazioni), temperatura dell'acqua del motore (≤95℃), pressione dell'olio (≥0,2MPa), livello dell'olio combustibile (evitare la carenza di olio spegnimento);

• Gestione delle eccezioni:

① Caduta di flusso: fermarsi per controllare il filtro dell'acqua (pulizia delle impurità), perdite nel tubo di aspirazione (pompa autoadescante);

② Prevalenza eccessiva: Controllare se il tubo di scarico è ostruito e se la valvola di scarico è completamente aperta.

③ rumore anomalo della pompa dell'acqua: fermarsi per verificare se la girante è bloccata (se è presente un corpo estraneo), se il cuscinetto è usurato (sostituire il cuscinetto);• Arresto di emergenza: quando viene visualizzato l'allarme "acqua alta motore". temperatura", "bassa pressione dell'olio" e "funzionamento senza acqua", il controller si spegnerà automaticamente e riavviare dopo aver risolto il problema.

4. Operazione di arresto (per evitare colpi d'ariete e danni ai componenti)

1. Regolazione dello scarico: ridurre prima la velocità del motore (flusso fino a 0), quindi chiudere la valvola di ingresso dell'acqua (per evitare il riflusso dell'acqua);

2. Chiudere la pompa dell'acqua: premere il pulsante "stop" del controller e, dopo l'arresto del motore, chiudere l'acqua valvola di scarico (per evitare che il tubo dell'acqua rifluisca e danneggi la pompa dell'acqua);

3. Pulizia della tubazione: se vengono trasportati liquami contenenti impurità (come ad esempio gli scarichi comunali), aprire la pompa foro di drenaggio dopo lo spegnimento per scaricare i liquami residui e le impurità (evitare la corrosione della girante);

4. Conclusione sicura: chiudere la valvola del carburante (spegnimento a lungo termine), pulire la polvere del corpo, filtrare le impurità, registrare dati di funzionamento (portata, consumo di carburante, tempo di funzionamento).

Sicurezza e protezione (specifiche esclusive per unità pompa)

1. Sicurezza dell'installazione (adatto a scenari di trasporto di fluidi)

• Selezione e layout del sito:

① Il luogo di installazione deve essere lontano da fiamme libere (≥10 metri), oggetti infiammabili ed esplosivi (≥15 metri) e l'ingresso dell'acqua deve essere vicino alla fonte d'acqua (accorciare la lunghezza del tubo di ingresso dell'acqua a ridurre la resistenza).

② Per l'installazione all'aperto, è necessario costruire un riparo dalla pioggia (modello IP54) per prevenire l'erosione diretta causata da forti piogge. salvataggio di emergenza, evitare l'immersione dell'unità in acqua a una profondità superiore al livello di protezione (modello IP65 ≤0,5 m);

③ Disposizione del tubo: il tubo di ingresso deve essere il più corto e diritto possibile (ridurre le curve ed evitare perdite d'aria), e il tubo di uscita deve essere installato con una valvola di ritegno (per evitare il riflusso dell'acqua dopo lo spegnimento).

• Sicurezza elettrica:

① Resistenza di messa a terra dell'unità ≤4Ω (messa a terra in acciaio piatto zincato, profondità ≥2 metri), terminale del cablaggio elettrico con copertura impermeabile (per evitare cortocircuiti d'acqua);

② I componenti elettrici come controller e sensori devono evitare il contatto diretto con l'acqua (ad eccezione di IP65 modelli) e cavi impermeabili (cavi RVVY).

③ Il modello antideflagrante (per l'attività mineraria) deve essere conforme allo standard GB 3836.1. I componenti elettrici dovranno essere di grado Ex dⅡB T4 per evitare che le scintille possano accendere gas infiammabili ed esplosivi.

• Sicurezza meccanica:

① Le parti rotanti (giunto, ventola) devono essere dotate di una copertura protettiva (fissata saldamente, senza allentamento) e è vietato smontare durante il funzionamento;

② Gli attacchi rapidi all'ingresso e all'uscita dell'acqua devono essere bloccati (per evitare che cadano quando pressione è troppo elevata e può causare lesioni alle persone con spruzzi d'acqua).

③ Gli operatori devono indossare scarpe antiscivolo e guanti impermeabili (per evitare il contatto con liquami e scivolamenti), ed essere fare attenzione a non ferirsi quando si spostano i tubi dell'acqua.

2. Sicurezza operativa (evitare rischi legati ai fluidi e meccanici)

•Requisiti del personale:

① Gli operatori devono seguire una formazione specializzata da Kecheng, avere familiarità con la struttura dell'unità pompa (come pompa autoadescante per prelievo acqua e pompa per acque luride anti-intasamento), e superare la valutazione prima di intraprendere la loro post.

② È vietato operare al personale senza licenza e a coloro che hanno bevuto alcolici. Vietato anche ai bambini per avvicinarsi alle unità in corsa.

③Nelle operazioni di salvataggio di emergenza è richiesta la collaborazione di due persone (una persona opera e l'altra osserva l’ambiente circostante per prevenire incidenti).

• Controindicazioni operative:

① È severamente vietato il funzionamento della pompa dell'acqua senza acqua (anche per un breve periodo di tempo). danneggiare la tenuta meccanica e causare perdite).

② È severamente vietato smontare i tubi di ingresso/uscita dell'acqua durante il funzionamento (una pressione eccessiva potrebbe causare lesioni da spruzzi d'acqua).

③ È vietato convogliare fluidi che superino il range adatto alla pompa dell'acqua (ad esempio, se normale la pompa dell'acqua trasporta soluzioni acide o alcaline, è necessario utilizzare un modello resistente alla corrosione).

④ Il funzionamento in sovraccarico è severamente proibito (con la portata/prevalenza che supera il valore nominale del 120% per evitare danni al motore e alla pompa dell'acqua dovuti a sovraccarico).

• Risposta alle emergenze:

① Scoppio del tubo dell'acqua: arrestare immediatamente la macchina, chiudere la valvola di ingresso/uscita, sostituire il tubo/connettore dell'acqua, evitare sprechi di risorse idriche;

② Perdita della pompa dell'acqua: fermarsi per controllare la tenuta meccanica (l'usura deve essere sostituita), l'anello di tenuta del guscio (necessità di invecchiamento da sostituire), non funzionare con perdite;

③ Incendio: arrestare immediatamente la macchina, chiudere la valvola del carburante, estinguere l'incendio con polvere secca estintore (non è consentita l'acqua per spegnere l'incendio del carburante) ed evacuare le persone circostanti.

3. Mantenere la sicurezza (proteggere i componenti principali della pompa)

• Preparativi prima della manutenzione:

① Scollegare l'alimentazione del gruppo elettrogeno (spegnere l'interruttore del controller), chiudere la valvola del carburante e appendere un cartello di avvertenza con la scritta "In manutenzione, non avviare".;

② Scaricare il liquido residuo nella pompa (aprire il foro di drenaggio), se è necessario utilizzare il trasporto di mezzi corrosivi acqua per lavare l'interno della pompa (per evitare corrosione residua);

③ Preparare gli strumenti di manutenzione (chiave impermeabile, guarnizione, olio lubrificante), dispositivi di protezione (guanti impermeabili, occhiali).

• Specifiche dell'operazione di manutenzione:

① Manutenzione della pompa:

◦ Pulizia della girante: rimuovere il guscio della pompa, pulire le impurità della girante (utilizzare una spazzola morbida per evitare di graffiare la pala), verificare l'usura della girante (l'usura superiore a 1 mm deve essere sostituita);

◦ Sostituzione della tenuta meccanica: rimuovere le vecchie guarnizioni, applicare sigillante impermeabile e installare nuove guarnizioni (assicurarsi che siano perdita);

◦ Lubrificazione dei cuscinetti: riempire con grasso al litio (modello 3#), la quantità di olio è 1/2-2/3 della cavità del cuscinetto (a evitare il calore eccessivo);

② Manutenzione del motore: sostituire l'olio motore, il filtro dell'olio e il filtro dell'aria secondo le norme convenzionali procedure per motori diesel e controllare la tensione della cinghia (deformazione della pressa ≤15mm).

③ Manutenzione elettrica: pulire la polvere sul controller e sui sensori (utilizzando aria compressa), controllare il terminale blocchi (per assenza di allentamento o ossidazione, carteggiare l'ossidazione con carta vetrata) e testare la protezione dall'acqua e il guasto funzioni di allarme.

• Manutenzione professionale

① Calibrazione delle prestazioni della pompa (una volta ogni 6 mesi): gli ingegneri post-vendita di Kecheng testano la portata/prevalenza, regolare il gioco della girante e la velocità del motore per garantire la conformità.

② Ispezione dei componenti del flusso delle pompe resistenti alla corrosione (una volta ogni tre mesi): verificare corrosione o crepe nei componenti in acciaio inossidabile/fluoroplastica e sostituire tempestivamente le parti danneggiate modo.

Tabella dei cicli di manutenzione (esclusiva per unità pompa)
